Справка к программе RTP.ENLAB

Справка к программе RTP.ENLAB

Содержание

1. Начало работы с программой.
1.1. Регистрация и авторизация
1.1.1. Предоставление платного доступа
1.2. Создание расчета, переименование
1.3. Загрузка и удаление
2. Пример расчета тепловой сети
2.1. Ввод общих данных
2.1.1 Данные для расчета потерь тепловой энергии через изоляцию и потерь теплоносителя с утечками
2.1.2 Данные для расчета затрат теплоносителя и тепловой энергии на пусковое заполнение
2.1.3 Данные для расчета затрат теплоносителя и тепловой энергии в результате проведения испытаний
2.2. Ввод данных об участках тепловой сети
2.3. Ввод данных о гидравлических системах автоматического регулирования и защиты (САРЗ)
2.4. Результаты расчетов
3. Пример расчета сети ГВС
Приложение 1. Технические характеристики стальных трубопроводов для тепловой сети

1. Начало работы с программой.

Наверх

Главная страница программы RTP.ENLAB представлена на рисунке 1.1.

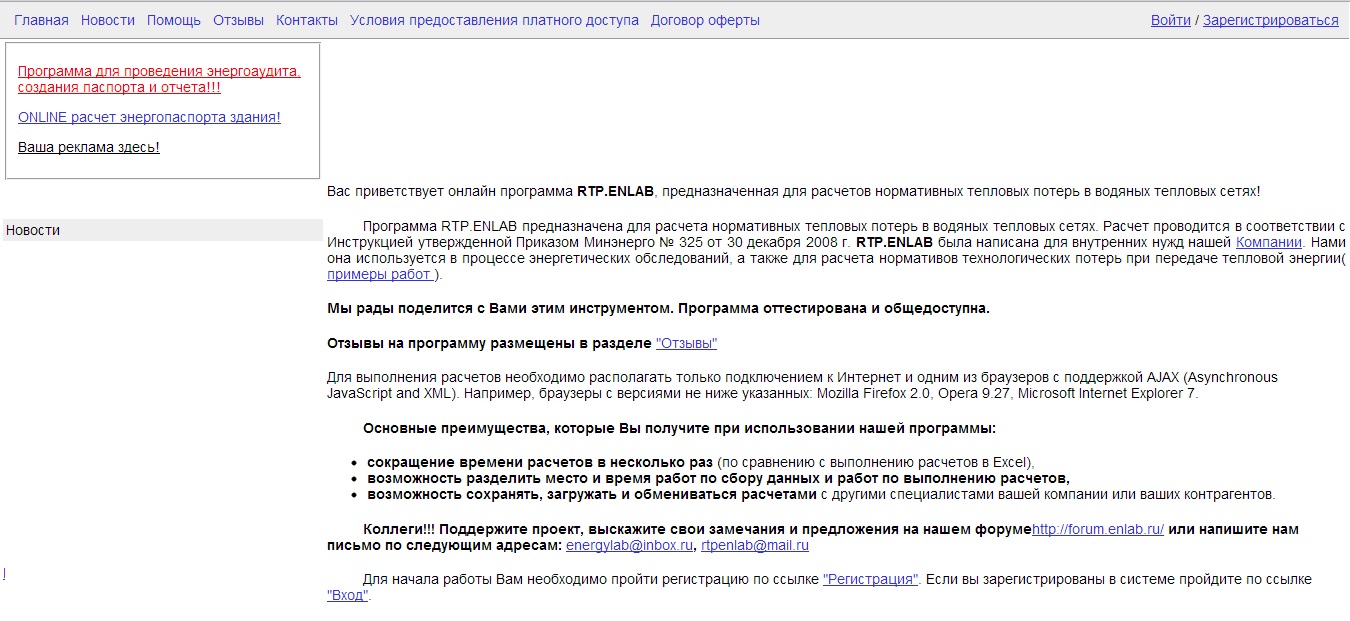

Рис 1.1. Главная страница программы.

1.1. Регистрация и авторизация

Наверх

Для начала работы с программой необходимо зарегистрироваться (завести свой логин и пароль). Форма для регистрации доступна по ссылке 'Зарегистрироваться' в правой верхней части экрана(см. рис. 1.2).


Рис 1.2. Форма для регистрации.

Для регистрации необходимо ввести существующий адрес электронной почты и код подтверждения, указанный на картинке рядом с последней строкой. Внимание!!! Указывайте существующий электронный адрес, на него будет выслан пароль, также он будет использоваться при восстановлении пароля и обратной связи.
После регистрации можно начинать работать. Для того, чтобы начать работу с программой необходимо войти в систему (авторизоваться), для этого необходимо перейти по ссылке 'Войти' (расположена в правой верхней части экрана), ввести адрес электронной почты, указанный при регистрации и пароль, присланный на эту электронную почту (см. рис. 1.3).

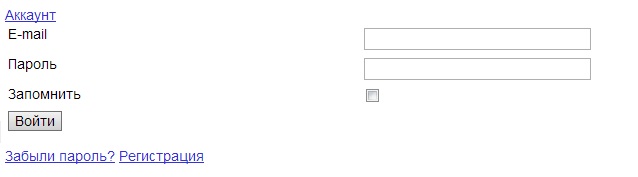

Рис 1.3. Форма для входа в программу.

Если Вы забыли пароль, то необходимо пройти по ссылке 'Забыли пароль?', и в поле для ввода ввести, указанный при регистрации, адрес электронной почты, после чего нажать кнопку 'Восстановить' и Вам придет новый пароль.

1.1.1. Предоставление платного доступа

После входа в программу по умолчанию будет выдаваться сообщение о том, что программа работает в ДЕМО режиме. В этом режиме будут выводиться результаты расчета только для участков трубопроводов с условными диаметрами 50 и 100 мм. Вывод всех результатов расчета доступен при полном доступе к программе, варианты доступа и способы оплаты указаны здесь. Для получения полного доступа к программе нужно пройти по кнопке "Купить полный доступ" (расположена в управляющем меню слева), после чего программа предложит несколько вариантов для получения полного доступа (см. рис. 1.4). После нажатия на кнопку "Оплатить" программа переведет Вас на сайт платежной системы, гды можно осуществить online платеж любым из доступных способов. После проведения оплаты появится кнопка "Вернуться в магазин", которую необходимо нажать. Без этого возможны проблемы с открытием доступа

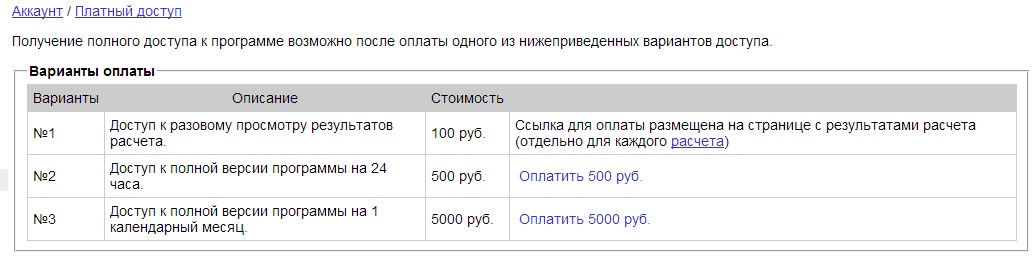

Рис 1.4. Страница с вариантами оплаты.

1.2. Создание расчета.

Наверх

Для начала работы с программой необходимо создать новый "расчет", для этого необходимо перейти по ссылке с названием электронной почты, расположенной в правой верхней части экрана, либо нажать кнопку "Мои расчеты" в управляющем меню слева. Для создания расчета необходимо нажать на кнопку "создать" в управляющем меню слева, ввести названия расчета и комментарий к нему, после чего нажать кнопку "Добавить" (см. рис 1.5 а,б).


Рис 1.5а. Окно 'Мои расчеты' в самом начале работы без расчетов.

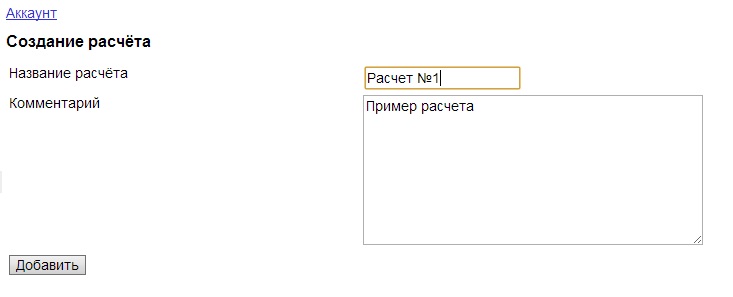

Рис 1.5б. Форма для создания расчета.

Список расчетов выводится в виде таблицы представленной на рис 1.6.

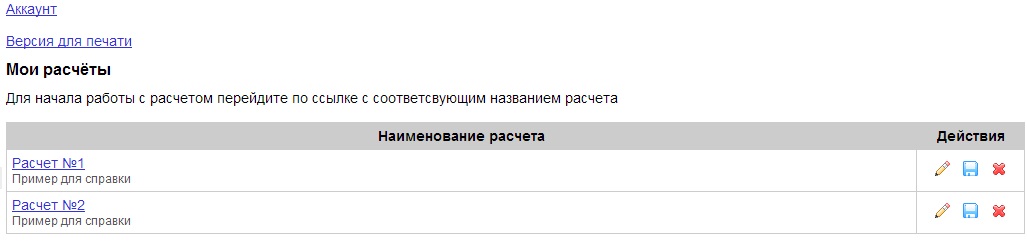

Рис 1.6. Список расчетов в разделе "Мои расчеты".

1.3. Действия с расчетом.

Наверх

Расчет можно сохранить отдельным файлом с расширением .xml, удалить или отредактировать название и комментарий к нему.
Чтобы сохранить расчет необходимо нажать на кнопку , расположенную справа от названия расчета. После этого программа сгенерирует файл с расширением .xml и предложит Вам его сохранить. Чтобы загрузить расчет необходимо нажать на кнопку "загрузить" в управляющем меню слева, в появившейся форме необходимо указать, сохраненный ранее файл, и нажать на кнопку "Загрузить".
Чтобы удалить расчет необходимо нажать на кнопку справа от названия расчета.
Чтобы отредактировать название расчета или коментарий к нему необходимо нажать на кнопку справа от названия расчета.
Для начала работы с расчетом перейдите по ссылке с соответсвующим названием расчета.

2. Пример расчета тепловой сети.

Наверх

В качестве примера рассмотрим расчет нормативных тепловых потерь в водяных тепловых сетях паро-водогрейной котельной. Место расположения котельной Удмуртская республика г. Ижевск. Схема тепловых сетей приведена на рис.2.1. Утвержденный температурный график работы тепловых сетей приведен на рис.2.2. Климатические параметры и режимы работы тепловых сетей приведены в таблице 2.1.


Рис 2.1. Схема тепловой сети.


Рис 2.2. Температурный график.

Таблица 2.1. Климатические параметры и режимы работы тепловых сетей.

Месяц
Число часов работы
Температура, °C

отопит. период

летний период

грунта на глубине заложения тр-ов

наружного воздуха

подающего тр-да

обратного тр-да

холодной воды

Январь

744

0

-

-14.6

84.6

55.8

5.0

Февраль

672

0

-

-13.3

82.5

54.7

5.0

Март

744

0

-

-6.7

71.6

49.4

5.0

Апрель

720

0

-

3.3

54.5

40.6

5.0

Май

120

624

-

11.3

46.0

36.0

15.0

Июнь

-

720

-

16.4

-

-

15.0

Июль

-

744

-

18.5

-

-

15.0

Август

-

744

-

16.4

-

-

15.0

Сентябрь

120

600

-

10.1

-

-

15.0

Октябрь

744

0

-

2.1

46.0

36.0

5.0

Ноябрь

720

0

-

-5.1

69.0

48.1

5.0

Декабрь

744

0

-

-11.6

79.7

53.4

5.0

Среднегодовые значения

5 328

3 432

6.1

2.3

56.3

41.5

8.9

Среднесезонные значения

отопит. период

2.2

-5.6

69.8

48.5

5.0

неотопит. период

12.2

14.6

-

-

15.0

На неотопительный период тепловые сети заполняются деаэрированной водой с температурой 40 °C.
Задача: рассчитать нормативные тепловые потери в водяных тепловых сетях за год .

2.1. Ввод общих данных

Наверх

Для выполнения расчетов необходимо создать "систему теплоснабжения". Под "системой теплоснабжения" понимается совокупность одного или нескольких источников тепловой энергии, объединенных единой тепловой сетью, предназначенной для теплоснабжения потребителей тепловой энергией, которая функционирует с определенным видом теплоносителя (пар-конденсат по параметрам, горячая вода), гидравлически изолированная от других систем, для которой устанавливается единый тепловой и материальный баланс.
Для создания "системы теплоснабжения" необходимо пройти по ссылке "Добавить систему теплоснабжения", после этого откроется форма для заполнения исходных данных для этой "системы теплоснабжения". В одном расчете допускается создание "нескольких систем теплоснабжения". На рис. 2.3 приведено окно с введенными исходными данными для "Системы теплосанбжения №1".

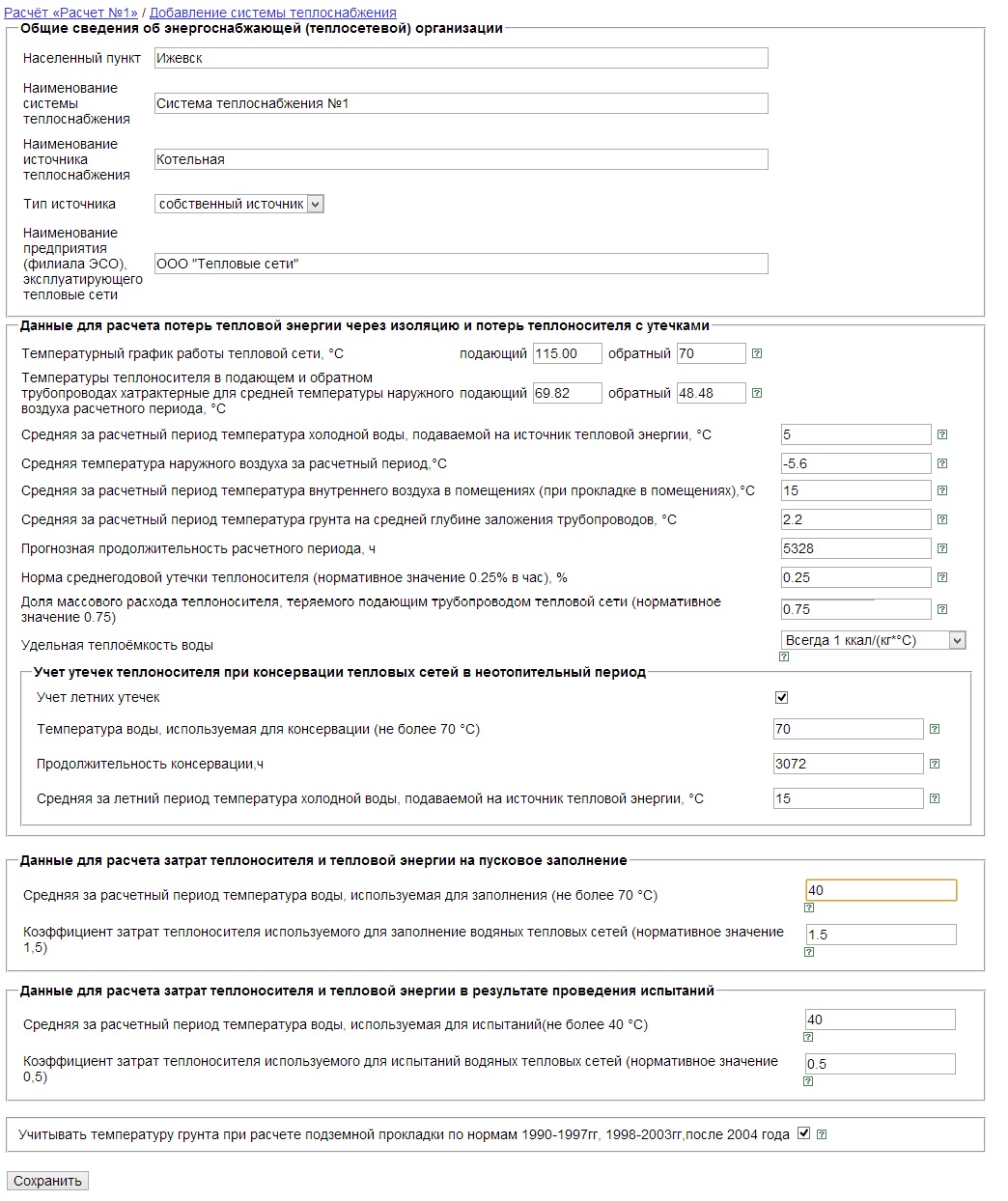

Рис 2.3. Окно с введенными исходными данными для "Системы теплосанбжения №1".

Как видно из рис. 2.3 окно ввода разделено на несколько областей:
1. "Общие сведения о системе теплоснабжения", сюда вносятся данные о населенном пункте, наименование системы теплоснабжения, источника теплоснабжения, предприятия, эксплуатирующего тепловые сети, и тип источника теплоснабжения;
2. "Данные для расчета потерь тепловой энергии через изоляцию и потерь теплоносителя с утечками";
3. "Данные для расчета затрат теплоносителя и тепловой энергии на пусковое заполнение";
4. "Данные для расчета затрат теплоносителя и тепловой энергии в результате проведения испытаний".
Подробнее о вводимых данных в п.2, 3, 4 написано ниже.
После заполнения всех необходимых исходных данных о системе теплоснабжения небходимо нажать на кнопку "Сохранить". После этого все внесенные данные будут записаны в базы данных программы.

2.1.1. Данные для расчета потерь тепловой энергии через изоляцию и потерь теплоносителя с утечками

Наверх

Данные введенные в этой области используются для расчета потерь тепловой энергии через изоляцию и с утечками теплоносителя.
"Температурный график тепловой сети" - это утвержденный температурный график, используемый на предприятии. Для рассматриваемого примера он равен 115/70 °C (см. рис. 2.2). Эти числа используются программой как справочные величины и не влияют на результаты расчета.
Далее надо ввести температуры теплоносителя в подающем и обратном трубопроводах хатрактерные для средней температуры наружного воздуха расчетного периода. Значения этих температур рассчитываются из утвержденного графика и средней температуры отопительного периода методом интерполяции. Для удобства пользователей, в нижней части окна для ввода исходных данных расположен инструмент, который позволяет автоматически рассчитать температуры теплоносителя в подающем и обратном трубопроводахв зависимости от температуры наружного воздуха. Чтобы провести расчет в верхнюю и нижнюю строки надо ввести значения температур из темепратурного графика, а в среднюю строку температуру наружного воздуха за расчетный период, после этого кликнуть на кнопку "Рассчитать" (см. рис. 2.4.).

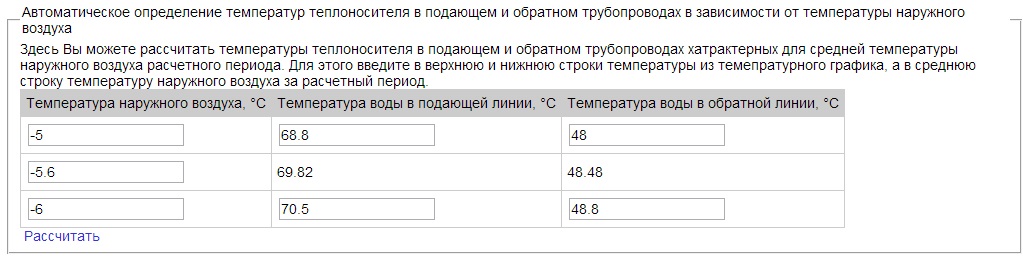

Рис 2.4. Определение значений температур теплоносителя для рассматриваемого расчета.

Определение температур методом интерполяции выполняют по следующей зависимости:

Температура наружного воздуха

Температура теплоносителя

a

d

c

x

b

e


где a, b, c, d, e – уже известные значения;
x – искомое значение.

Далее необходимо указать прогнозные средние за расчетный период температуры, как средние соответствующих статистических значений (по информации местной метеослужбы за последние 5 лет или в соответствии со строительными нормами и правилами по строительной климатологии и климатологическим справочникам):
- наружного воздуха,
- в помещениях (при наличии прокладки трубопроводов в помещениях),
- грунта на средней глубине заложения трубопроводов,
- холодной воды, подаваемой на источник тепловой энергии.
Данные для тестового примера приведены в таблице 2.1.
Среднюю температуру холодной воды, при отсутствии достоверной информации допустимо принимать 5 °С для отопительного периода и 15 °С для неотопительного.
Средняя температура наружного воздуха принята в соответствии со СНиП 23-01-99 "Строительная климатология" .
Среднюю температуру внутреннего воздуха в данном случае необязательно указывать, поэтому оставляем ее по умолчанию.
Средняя температура грунта принята в соответствии со "Справочником по климату СССР. Выпуск 29. Часть 2. Ленингард, 1964 г.".
Продолжительность расчетного периода принята равной 350 дням (5328 ч. отопительный период, 3027 ч. неотопительный период), с учетом 15 разрешенных для отключения дней в году.
В случае необходимости можно задать значение нормы утечки теплоносителя, в пределах 0,25% емкости трубопроводов тепловых сетей в час. По умолчанию программа принимает значение 0,25% емкости трубопроводов тепловых сетей в час.
Также можно задать значение доли массового расхода теплоносителя, теряемого подающим трубопроводом тепловой сети (при отсутствии данных можно принимать от 0.5 до 0.75). По умолчанию программа принимает значение 0.75.
В некоторых случаях необходимо учесть расход воды и тепловой энергии на заполнение и компенсацию утечек в неотопительный период. Для этого необходимо поставить отметку (галочку) напротив поля «Учет летних утечек», ввести значение продолжительности заполнения и температуру воды, используемой для заполнения (согласно п.6.2.21 ПТЭ температура для заполнения не должна превышать 70°С).

2.1.2. Данные для расчета затрат теплоносителя и тепловой энергии на пусковое заполнение

Наверх

Данные введенные в этой области используются для расчета затрат теплоносителя и тепловой энергии на пусковое заполнение. Здесь необходимо ввести:
- среднюю за расчетный период температуру воды, используемую для заполнения (Согласно п.6.2.21 ПТЭ температура для заполнения не должна превышать 70°С),
- коэффициент затрат теплоносителя используемого для заполнение водяных тепловых сетей равен 1,5 по [1].

2.1.3 Данные для расчета затрат теплоносителя и тепловой энергии в результате проведения испытаний

Наверх

Данные введенные в этой области используются для расчета затрат теплоносителя и тепловой энергии в результате проведения испытаний. Здесь необходимо ввести:
- среднюю за расчетный период температуру воды, используемую для испытаний (Согласно п.6.2.15 [2] температура воды для испытания должна быть не ниже 5 °С и не выше 40 °С).
- коэффициент затрат теплоносителя используемого для испытаний водяных тепловых сетей равен 0,5 по [1]

Заполненные исходные данные по тестовому примеру прведены на рисунке 2.3.

2.2. Ввод данных об участках тепловой сети

Наверх

Для того чтобы добавить участки тепловой сети надо кликнуть на кнопку "Участки тепловой сети", расположенную в управляющей панели слева. В появившемся окне можно создать 5 участков с параметрами по умолчанию либо 1 участок с указанием всех параметров. После нажатия на кнопку "Добавить 5 участков с параметрами по умолчанию" автоматически добавится 5 участков тепловой сети с условным диаметром 50 мм, протяженностью 1 м, с надземным типом прокладки, годом прокладки с 1959 по 1989 г., прочим типом изоляции и количеством подающих и обратным трубопроодов равным 1 (см. рис. 2.5).

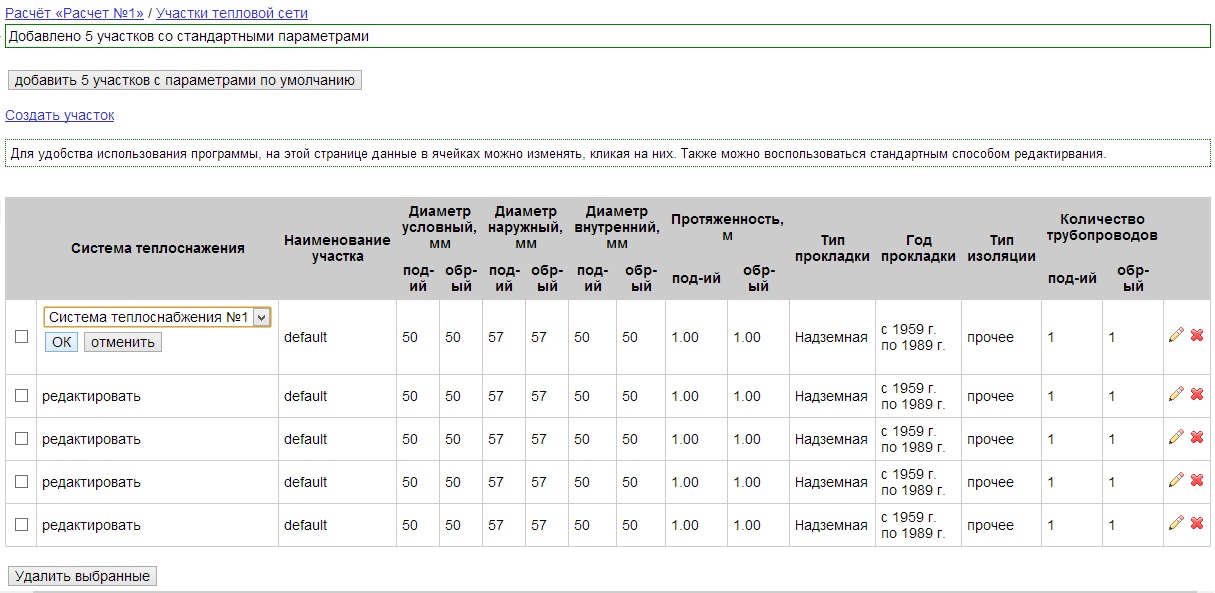

Рис 2.5. Автоматически добавленные 5 участков тепловой сети.

После добавления участков данные в ячейках таблицы можно изменять, кликая на них и нажимая кнопку "ОК" (см. рис. 2.5), при этом при выборе условного диаметра внутренний и наружный диаметры изменятся автоматически. Кроме этого, отредактировать параметры участка можно нажатием на кнопку , в этом случае появится форма редактирования участка (см. рис. 2.6). Здесь Вы можете изменить какое-либо значение, после чего необходимо нажать на кнопку "Сохранить". Такая же форма будет появляться при переходе по ссылке "Создать участок".

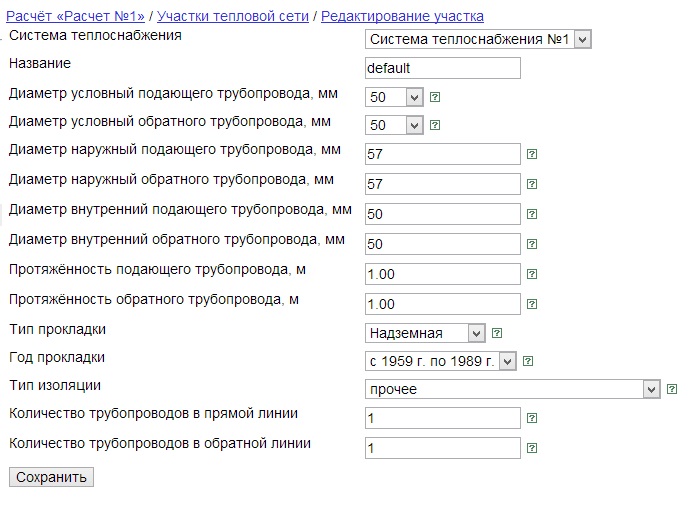

Рис 2.6. Форма редактирования тепловой сети.

В дальнейшем чтобы добавить еще один или несколько участков необходимо нажать кнопку "Добавить 5 участков с параметрами по умолчанию" либо пройти по ссылке "Создать участок". Для удаления участка(ов) необходимо поставить галочку у участка(ов) и нажать кнопку "Удалить выбранные", либо нажать на кнопку .
На рис. 2.7. приведено изображение окна "Участки тепловой сети", после ввода всех данных по участкам тепловой сети тестового примера.

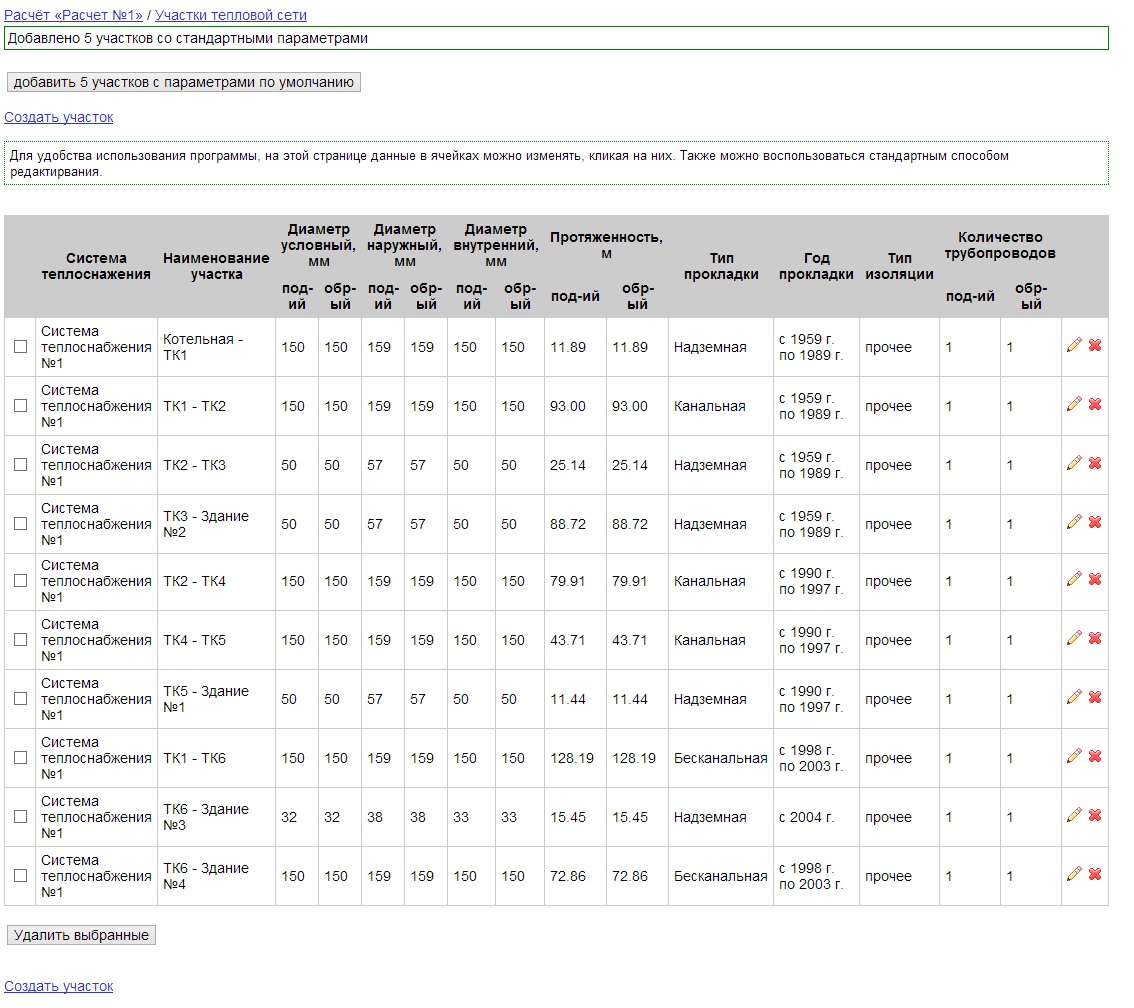

Рис 2.7. Окно "Участки тепловой сети" с введенными данными.

2.3. Ввод данных о гидравлических системах автоматического регулирования и защиты (САРЗ)

Наверх

Для того чтобы добавить данные о САРЗ, предусматривающим слив теплоносителя, в системе теплоснабжения надо кликнуть на кнопку "Группы приборов автоматики", расположенную в управляющей панели слева. В появившемся окне надо пройти по ссылке "Создать" после чего откроется форма для ввода групп приборов автоматики, где необходимо выбрать систему теплоснабжения и ввести:
1. Название прибора;
2. Величину технически обоснованного расхода сетевой воды на слив для каждого из типов САРЗ (по паспорту прибора);
3. Количество приборов;
3. Число часов работы САРЗ в году;
4. Место установки группы САРЗ.
Заполненная форма для создания группы приборов автоматики с введенными данными, а также вид окна с группами САРЗ изображены на рис. 2.8а и 2.8б.

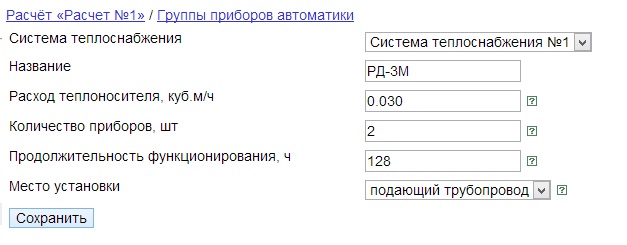

Рис 2.8. Форма для создания группы САРЗ.

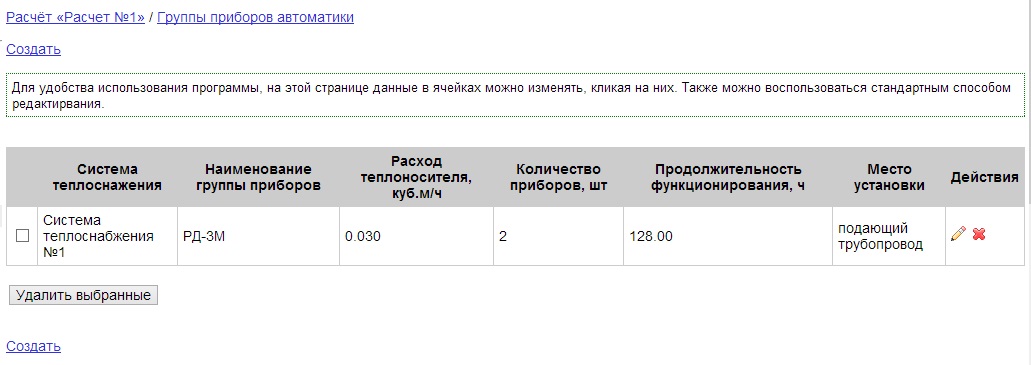

Рис 2.9. Окно "Группы приборов автоматики" с введенными данными.

Аналогично участкам тепловых сетей, группы приборов автоматики можно редактировать кликая на ячейку таблицы либо нажимая кнопку . Для удаления необходимо поставить галочку у группы приборов и нажать кнопку "Удалить выбранные", либо нажать на кнопку .

2.4. Вывод результатов расчета

Наверх

Для того чтобы провести расчет необходимо кликнуть на кнопку "Провести расчет". После этого откроется окно с результатами расчета.
Вывод результатов расчетов осуществляется в виде следующих таблиц:

  1. Исходные данные по климатическим параметрам и режимам работы тепловой сети

  2. Исходные данные по участкам тепловой сети

  3. Исходные данные о гидравлических системах автоматического регулирования и защиты

  4. Таблица расчетов технологических затрат и потерь при передаче тепловой энергии по системе теплоснабжения

  5. Таблица расчетов технологических затрат и потерь со сливами САРЗ

  6. Сводная таблица технологических затрат и потерь при передаче тепловой энергии в системе теплоснабжения

Таблица 1. Исходные данные по климатическим параметрам и режимам работы тепловой сети.
Величина Ед. измерения Значение
Система теплоснабжения: "Система теплоснабжения №1"
Температурный график работы тепловой сети °C 115.00 / 70.00
Средние за расчетный период температуры теплоносителя в подающем и обратном трубопроводах °C 69.82 / 48.48
Средняя за расчетный период температура холодной воды, подаваемой на источник тепловой энергии °C 5.00
Средняя за расчетный период температура наружного воздуха °C -5.60
Средняя за расчетный период температура внутреннего воздуха в помещениях (при наличии прокладки трубопроводов в помещениях) °C 15.00
Средняя за расчетный период температура грунта на средней глубине заложения трубопроводов °C 2.20
Прогнозная продолжительность расчетного периода час 5328
Средняя за расчетный период температура воды, используемая для заполнения °C 40.00
Средняя за расчетный период температура воды, используемая для испытаний °C 40.00
Температура воды используемой для заполнения в летний период °C не учитывается
Продолжительность летнего периода в течении, которого трубопроводы поддерживаются заполненными час не учитывается
Средняя за летний период температура холодной воды, подаваемой на источник тепловой энергии °C не учитывается

Таблица 2. Исходные данные по участкам тепловой сети.
Участок Система теплоснабжения Диаметр условный, мм Диаметр наружный, мм Диаметр внутренний, мм Протяженность, м Способ прокладки Год ввода в эксплуатацию Тип изоляции Количество трубопроводов
под-ий обр-ый под-ий обр-ый под-ий обр-ый под-ий обр-ый сумма под-ий обр-ый
ТК6 - Здание №4 Система теплоснабжения №1 150 150 159 159 150 150 72.86 72.86 145.72 Бесканальная с 1998 г. по 2003 г. прочее 1 1
Котельная - ТК1 Система теплоснабжения №1 150 150 159 159 150 150 11.89 11.89 23.78 Надземная с 1959 г. по 1989 г. прочее 1 1
ТК4 - ТК5 Система теплоснабжения №1 150 150 159 159 150 150 43.71 43.71 87.42 Канальная с 1990 г. по 1997 г. прочее 1 1
ТК5 - Здание №1 Система теплоснабжения №1 50 50 57 57 50 50 11.44 11.44 22.88 Надземная с 1990 г. по 1997 г. прочее 1 1
ТК3 - Здание №2 Система теплоснабжения №1 50 50 57 57 50 50 88.72 88.72 177.44 Надземная с 1959 г. по 1989 г. прочее 1 1
ТК2 - ТК3 Система теплоснабжения №1 50 50 57 57 50 50 25.14 25.14 50.28 Надземная с 1959 г. по 1989 г. прочее 1 1
ТК2 - ТК4 Система теплоснабжения №1 150 150 159 159 150 150 79.91 79.91 159.82 Канальная с 1990 г. по 1997 г. прочее 1 1
ТК1 - ТК6 Система теплоснабжения №1 150 150 159 159 150 150 128.19 128.19 256.38 Бесканальная с 1998 г. по 2003 г. прочее 1 1
ТК6 - Здание №3 Система теплоснабжения №1 32 32 38 38 33 33 15.45 15.45 30.90 Надземная с 2004 г. прочее 1 1
ТК1 - ТК2 Система теплоснабжения №1 150 150 159 159 150 150 93.00 93.00 186.00 Канальная с 1959 г. по 1989 г. прочее 1 1
Итого: 570.31 570.31 1140.62

Таблица 3. Исходные данные о гидравлических системах автоматического регулирования и защиты.
Система теплоснабжения Расход сетевой воды на слив одним прибором САРЗ, куб.м/ч Количество однотипных приборов САРЗ, находящихся в работе, шт Продолжительность функционирования прибора в расчетном периоде, ч Место установки прибора
Система теплоснабжения №1 0.030 2 128.00 подающий трубопровод

Таблица 4. Расчет технологических затрат и потерь при передаче тепловой энергии в системе теплоснабжения.
Система теплоснабжения Участок Диаметр условный, мм Удельные тепловые потери*, ккал/(м*ч) Коэф. местн. потерь Потери через изоляцию, Гкал Мат-ая хар-ка тепловой сети Удельный объем участков, куб.м/км Средний внутр. объем участков, куб.м Нормативные утечки теплоносит.
под-ий обр-ый под-ий обр-ый под-ий обр-ый всего под-ий обр-ый под-ий обр-ый куб.м/ч отоп- ный, куб.м неотоп- ный, куб.м итого
Система теплоснабжения №1 ТК6 - Здание №4 150.000 150.000 40.584 0.000 1.150 18.118 0.000 18.118 23.169 17.671 17.671 1.288 1.288 0.006 34.300 0.000 34.300
Система теплоснабжения №1 Котельная - ТК1 150.000 150.000 53.252 42.358 1.150 3.880 3.086 6.965 3.781 17.671 17.671 0.210 0.210 0.001 5.597 0.000 5.597
Система теплоснабжения №1 ТК4 - ТК5 150.000 150.000 47.924 0.000 1.150 12.835 0.000 12.835 13.900 17.671 17.671 0.772 0.772 0.004 20.577 0.000 20.577
Система теплоснабжения №1 ТК5 - Здание №1 50.000 50.000 22.301 17.179 1.200 1.631 1.257 2.888 1.304 1.963 1.963 0.022 0.022 0.000 0.598 0.000 0.598
Система теплоснабжения №1 ТК3 - Здание №2 50.000 50.000 32.168 24.269 1.200 18.247 13.766 32.013 10.114 1.963 1.963 0.174 0.174 0.001 4.641 0.000 4.641
Система теплоснабжения №1 ТК2 - ТК3 50.000 50.000 32.168 24.269 1.200 5.171 3.901 9.071 2.866 1.963 1.963 0.049 0.049 0.000 1.315 0.000 1.315
Система теплоснабжения №1 ТК2 - ТК4 150.000 150.000 47.924 0.000 1.150 23.465 0.000 23.465 25.411 17.671 17.671 1.412 1.412 0.007 37.619 0.000 37.619
Система теплоснабжения №1 ТК1 - ТК6 150.000 150.000 40.584 0.000 1.150 31.877 0.000 31.877 40.764 17.671 17.671 2.265 2.265 0.011 60.348 0.000 60.348
Система теплоснабжения №1 ТК6 - Здание №3 32.000 32.000 14.476 10.634 1.200 1.430 1.050 2.480 1.174 0.855 0.855 0.013 0.013 0.000 0.352 0.000 0.352
Система теплоснабжения №1 ТК1 - ТК2 150.000 150.000 98.628 0.000 1.150 56.201 0.000 56.201 29.574 17.671 17.671 1.643 1.643 0.008 43.781 0.000 43.781
Итого: 172.853 23.060 195.913 152.058 112.775 112.775 7.850 7.850 0.039 209.129 0.000 209.129

* При подземной прокладке указана величина суммарных удельных тепловых потерь подающего и обратного трубопровода.

Продолжение таблицы 4

Участок Потери с утечками теплоносит., Гкал Суммарные тепловые потери, Гкал Затраты теплоносит. на пусковое заполнение, куб.м Затраты тепловой энергии на пусковое заполнение, Гкал Затраты теплоносит. на испытания, куб.м Затраты тепловой энергии на испытания, Гкал Суммарные тех-ие затраты теплоносит., куб.м Суммарные тех-ие затраты тепловой энергии, Гкал Итого, Гкал
отоп- ный неотоп- ный итого
ТК6 - Здание №4 2.026 0.000 2.026 20.144 3.863 0.134 1.288 0.045 5.150 0.179 20.323
Котельная - ТК1 0.331 0.000 0.331 7.296 0.630 0.022 0.210 0.007 0.840 0.029 7.325
ТК4 - ТК5 1.216 0.000 1.216 14.051 2.317 0.080 0.772 0.027 3.090 0.107 14.158
ТК5 - Здание №1 0.035 0.000 0.035 2.923 0.067 0.002 0.022 0.001 0.090 0.003 2.926
ТК3 - Здание №2 0.274 0.000 0.274 32.287 0.523 0.018 0.174 0.006 0.697 0.024 32.312
ТК2 - ТК3 0.078 0.000 0.078 9.149 0.148 0.005 0.049 0.002 0.197 0.007 9.156
ТК2 - ТК4 2.222 0.000 2.222 25.687 4.236 0.147 1.412 0.049 5.649 0.196 25.883
ТК1 - ТК6 3.565 0.000 3.565 35.442 6.796 0.236 2.265 0.079 9.061 0.315 35.756
ТК6 - Здание №3 0.021 0.000 0.021 2.501 0.040 0.001 0.013 0.000 0.053 0.002 2.503
ТК1 - ТК2 2.586 0.000 2.586 58.788 4.930 0.171 1.643 0.057 6.574 0.228 59.016
Итого: 12.355 0.000 12.355 208.268 23.551 0.818 7.850 0.273 31.401 1.090 209.358

Таблица 5. Результаты расчетов технологических затрат и потерь со сливами САРЗ.
Наименование Расход со сливом, куб.м Потери тепловой энергии, Гкал
РД-3М 7.680 0.267
Итого: 7.680 0.267

Таблица 6. Сводная таблица технологических затрат и потерь при передаче тепловой энергии в системе теплоснабжения.
Наименование населенного пункта Наименование системы теплоснабжения Наименование предприятия (филиала ЭСО), эксплуатирующего тепловые сети Тип теплоносителя, его параметры Годовые затраты и потери теплоносителя, куб.м Годовые затраты и потери тепловой энергии, Гкал
с утечкой технологические затраты всего через изоляцию с утечкой и затратами теплоносителя всего
на пусковое заполнение на регламентные испытания со сливами САРЗ всего
Ижевск Система теплоснабжения №1 ООО "Тепловые сети" вода; 69.82 / 48.48 °C 209.129 23.551 7.850 7.680 39.081 248.210 195.913 13.712 209.625

3. Пример расчета сети ГВС.

Наверх

В качестве еще одного примера рассмотрим двухтрубную и однотрубную сеть ГВС, находящуюся на балансе организации (рис. 3.1). Место расположения организации Удмуртская республика г. Ижевск. Схема тепловых сетей приведена на рис.3.1. Утвержденный температурный график работы системы ГВС – 95/70 °C.

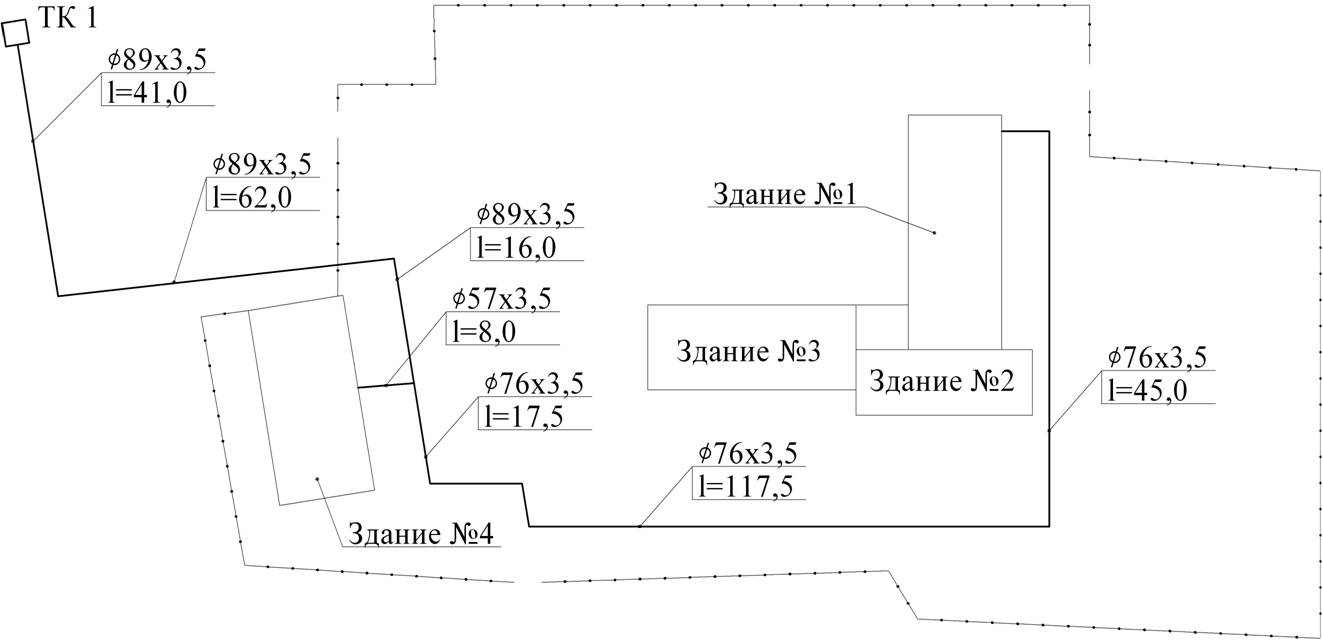

Рис 3.1. Схема сети ГВС.

3.1. Общие данные

Наверх

На рисунке 3.2 представлено окно с заполненными общими данными сети ГВС.
Средняя температура горячей воды для закрытой системы теплоснабжения принимается - 55 °С в соответствии со СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий». Температура в обратном трубопроводе не нормируется, поэтому принимаем ее равной температуре подающего.
Среднюю температуру холодной воды, при отсутствии достоверной информации допустимо принимать 5 °С для отопительного периода и 15 °С для неотопительного.
Средняя температура наружного воздуха принята в соответствии со СНиП 23-01-99 "Строительная климатология"
Среднюю температуру внутреннего воздуха в данном случае необязательно указывать, поэтому оставляем ее по умолчанию.
Средняя температура грунта принята в соответствии со "Справочником по климату СССР. Выпуск 29. Часть 2. Ленингард, 1964 г.".
Продолжительность расчетного периода принята равной 350 дням (8400 ч.), с учетом 15 разрешенных для отключения дней в году.
Данные для расчета затрат теплоносителя и тепловой энергии на пусковое заполнение и в результате проведения испытаний в данном случае необязательно можно оставить по умолчанию.

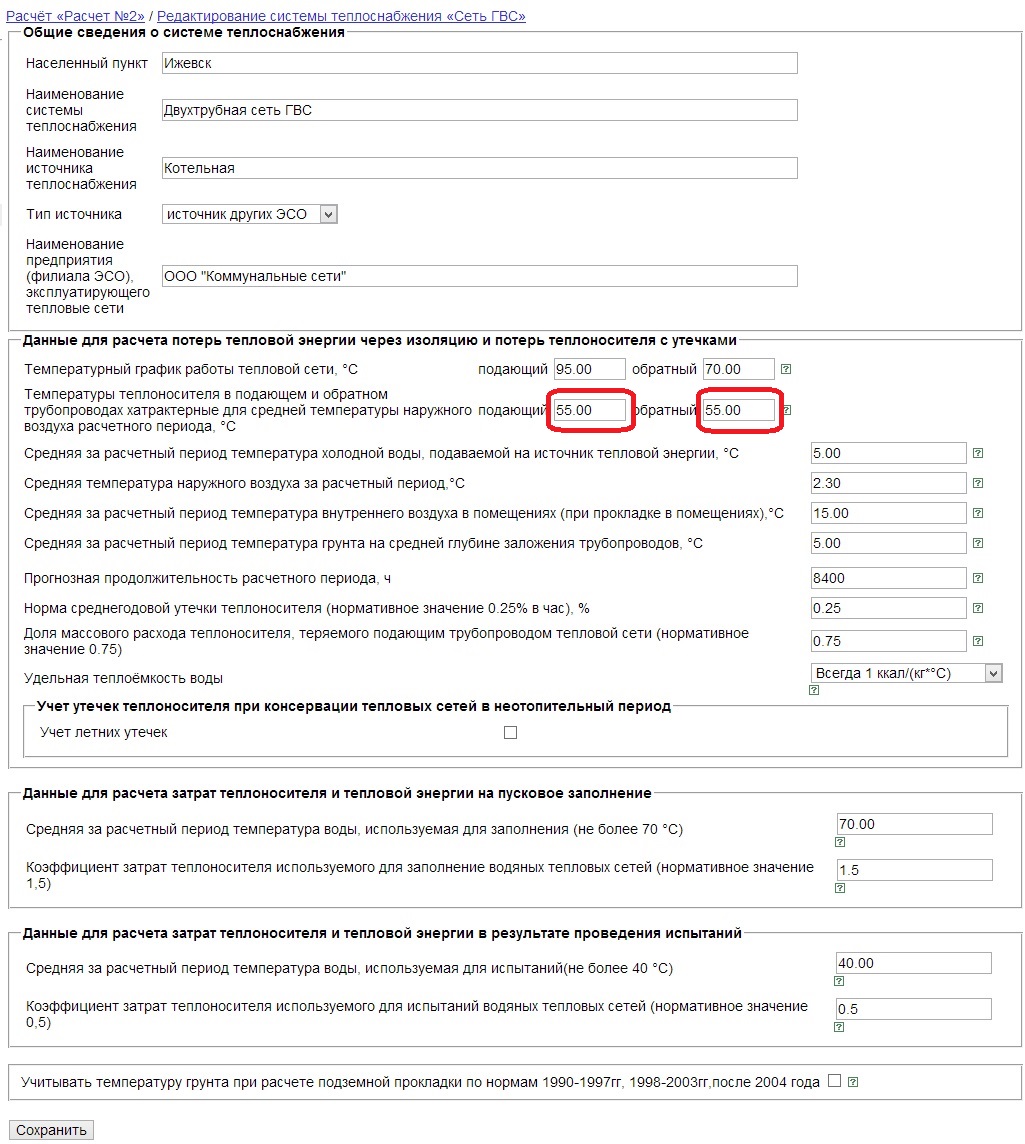

Рис 3.2. Исходные данные для расчета двухтрубной сети ГВС.

На рисунке 3.2 представлено окно с заполненными исходными данными для однотрубной сети ГВС. Средняя температура горячей воды для открытой системы теплоснабжения принимается - 65 °С в соответствии со СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий». Следует обратить внимание на среднегодовую температуру теплоносителя в подающем и обратном трубопроводах, для правильного расчета необходимо заполнить оба поля, указав одинаковые значения температур. Остальные данные заполняются аналогично двухтрубной сети ГВС.

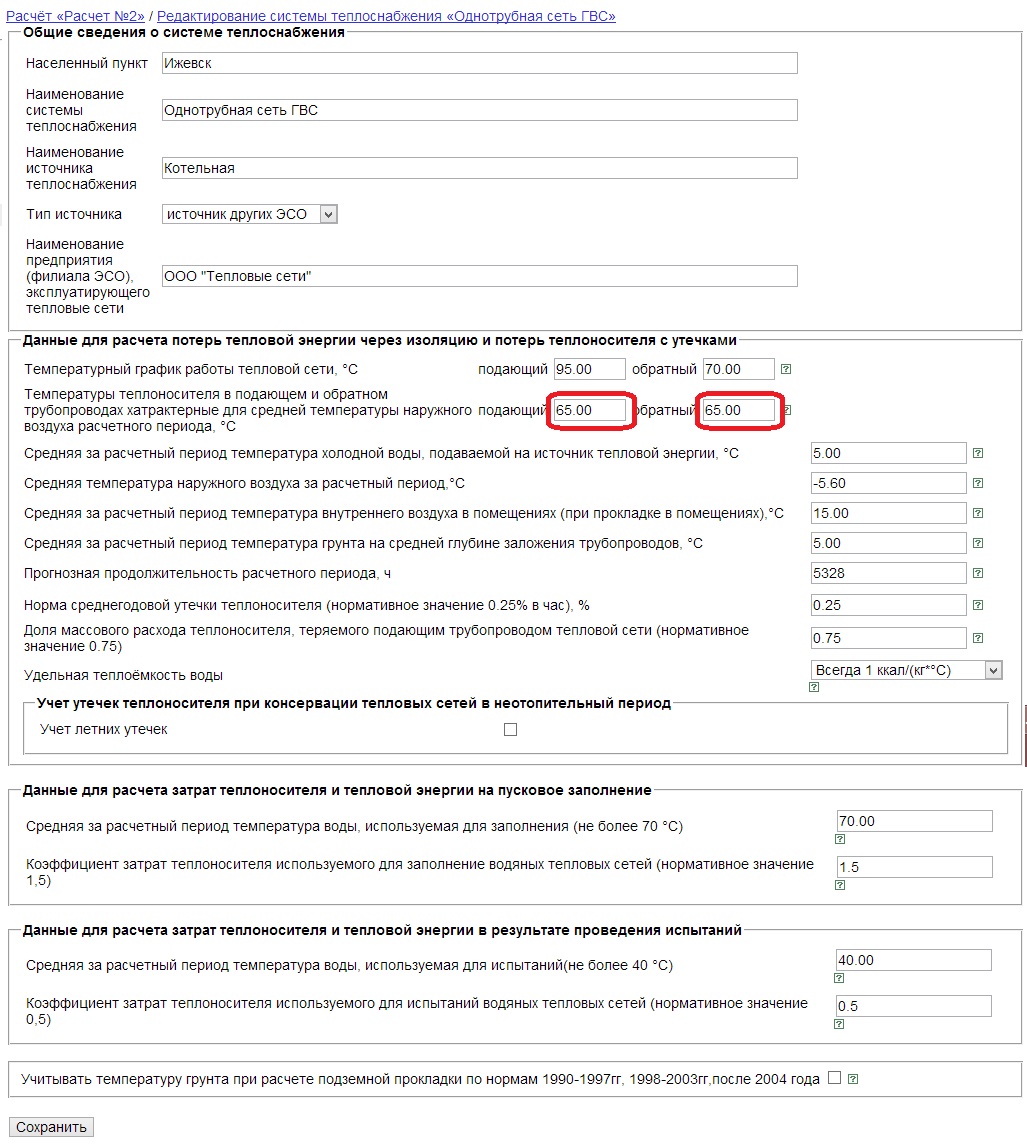

Рис 3.3. Исходные данные для расчета однотрубной сети ГВС.

3.2. Участки тепловой сети

Наверх

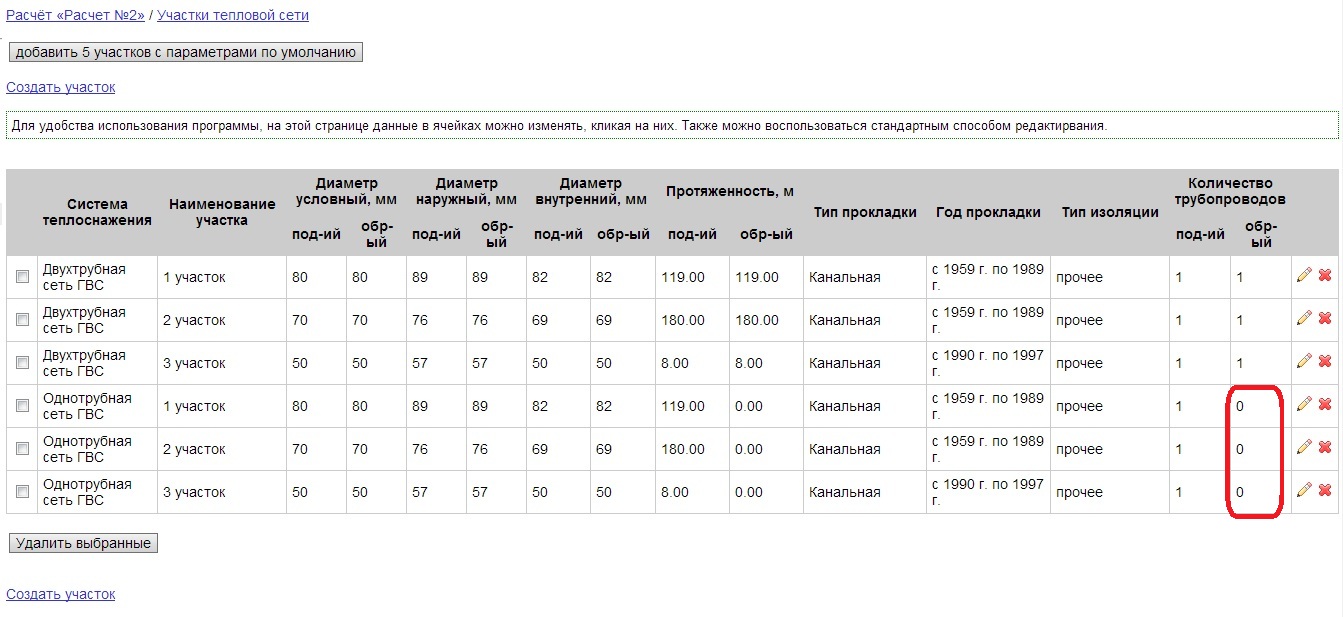

На рис. 3.4 представлено окно с заполненными участками двухтрубной и однотрубной сети ГВС.


Рис 3.3. Участки сети ГВС.

Гидравлические системы автоматического регулирования и защиты отсутствуют, поэтому вкладка «Группы приборов автоматики» не заполняется.

3.3. Результаты расчета

Наверх

Таблица 1. Исходные данные по климатическим параметрам и режимам работы тепловой сети.
Величина Ед. измерения Значение
Система теплоснабжения: "Двухтрубная сеть ГВС"
Температурный график работы тепловой сети °C 95.00 / 70.00
Средние за расчетный период температуры теплоносителя в подающем и обратном трубопроводах °C 55.00 / 55.00
Средняя за расчетный период температура холодной воды, подаваемой на источник тепловой энергии °C 5.00
Средняя за расчетный период температура наружного воздуха °C 2.30
Средняя за расчетный период температура внутреннего воздуха в помещениях (при наличии прокладки трубопроводов в помещениях) °C 15.00
Средняя за расчетный период температура грунта на средней глубине заложения трубопроводов °C 5.00
Прогнозная продолжительность расчетного периода час 8400
Средняя за расчетный период температура воды, используемая для заполнения °C 70.00
Средняя за расчетный период температура воды, используемая для испытаний °C 40.00
Температура воды используемой для заполнения в летний период °C не учитывается
Продолжительность летнего периода в течении, которого трубопроводы поддерживаются заполненными час не учитывается
Средняя за летний период температура холодной воды, подаваемой на источник тепловой энергии °C не учитывается
Система теплоснабжения: "Однотрубная сеть ГВС"
Температурный график работы тепловой сети °C 95.00 / 70.00
Средние за расчетный период температуры теплоносителя в подающем и обратном трубопроводах °C 65.00 / 65.00
Средняя за расчетный период температура холодной воды, подаваемой на источник тепловой энергии °C 5.00
Средняя за расчетный период температура наружного воздуха °C -5.60
Средняя за расчетный период температура внутреннего воздуха в помещениях (при наличии прокладки трубопроводов в помещениях) °C 15.00
Средняя за расчетный период температура грунта на средней глубине заложения трубопроводов °C 5.00
Прогнозная продолжительность расчетного периода час 5328
Средняя за расчетный период температура воды, используемая для заполнения °C 70.00
Средняя за расчетный период температура воды, используемая для испытаний °C 40.00
Температура воды используемой для заполнения в летний период °C не учитывается
Продолжительность летнего периода в течении, которого трубопроводы поддерживаются заполненными час не учитывается
Средняя за летний период температура холодной воды, подаваемой на источник тепловой энергии °C не учитывается

Таблица 2. Исходные данные по участкам тепловой сети.
Участок Система теплоснабжения Диаметр условный, мм Диаметр наружный, мм Диаметр внутренний, мм Протяженность, м Способ прокладки Год ввода в эксплуатацию Тип изоляции Количество трубопроводов
под-ий обр-ый под-ий обр-ый под-ий обр-ый под-ий обр-ый сумма под-ий обр-ый
2 участок Двухтрубная сеть ГВС 70 70 76 76 69 69 180.00 180.00 360.00 Канальная с 1959 г. по 1989 г. прочее 1 1
1 участок Двухтрубная сеть ГВС 80 80 89 89 82 82 119.00 119.00 238.00 Канальная с 1959 г. по 1989 г. прочее 1 1
3 участок Двухтрубная сеть ГВС 50 50 57 57 50 50 8.00 8.00 16.00 Канальная с 1990 г. по 1997 г. прочее 1 1
3 участок Однотрубная сеть ГВС 50 50 57 57 50 50 8.00 0.00 8.00 Канальная с 1990 г. по 1997 г. прочее 1 0
2 участок Однотрубная сеть ГВС 70 70 76 76 69 69 180.00 0.00 180.00 Канальная с 1959 г. по 1989 г. прочее 1 0
1 участок Однотрубная сеть ГВС 80 80 89 89 82 82 119.00 0.00 119.00 Канальная с 1959 г. по 1989 г. прочее 1 0
Итого: 614.00 307.00 921.00

Таблица 3. Исходные данные о гидравлических системах автоматического регулирования и защиты.
Не было введено групп приборов автоматики для данного расчёта

Таблица 4. Расчет технологических затрат и потерь при передаче тепловой энергии в системе теплоснабжения.

Система теплоснабжения Участок Диаметр условный, мм Удельные тепловые потери*, ккал/(м*ч) Коэф. местн. потерь Потери через изоляцию, Гкал Мат-ая хар-ка тепловой сети Удельный объем участков, куб.м/км Средний внутр. объем участков, куб.м Нормативные утечки теплоносит.
под-ий обр-ый под-ий обр-ый под-ий обр-ый всего под-ий обр-ый под-ий обр-ый куб.м/ч отоп- ный, куб.м неотоп- ный, куб.м итого
Двухтрубная сеть ГВС 2 участок 70.000 70.000 62.000 0.000 1.200 112.493 0.000 112.493 27.360 3.739 3.739 0.673 0.673 0.003 28.269 0.000 28.269
Двухтрубная сеть ГВС 1 участок 80.000 80.000 66.800 0.000 1.200 80.128 0.000 80.128 21.182 5.281 5.281 0.628 0.628 0.003 26.395 0.000 26.395
Двухтрубная сеть ГВС 3 участок 50.000 50.000 27.800 0.000 1.200 2.242 0.000 2.242 0.912 1.963 1.963 0.016 0.016 0.000 0.660 0.000 0.660
Однотрубная сеть ГВС 3 участок 50.000 50.000 32.600 0.000 1.200 0.834 0.000 0.834 0.456 1.963 1.963 0.016 0.000 0.000 0.209 0.000 0.209
Однотрубная сеть ГВС 2 участок 70.000 70.000 70.000 0.000 1.200 40.280 0.000 40.280 13.680 3.739 3.739 0.673 0.000 0.002 8.965 0.000 8.965
Однотрубная сеть ГВС 1 участок 80.000 80.000 75.600 0.000 1.200 28.760 0.000 28.760 10.591 5.281 5.281 0.628 0.000 0.002 8.371 0.000 8.371
Итого: 264.736 0.000 264.736 74.181 21.968 21.968 2.634 1.317 0.010 72.869 0.000 72.869

* При подземной прокладке указана величина суммарных удельных тепловых потерь подающего и обратного трубопровода.

Продолжение таблицы 4.

Участок Потери с утечками теплоносит., Гкал Суммарные тепловые потери, Гкал Затраты теплоносит. на пусковое заполнение, куб.м Затраты тепловой энергии на пусковое заполнение, Гкал Затраты теплоносит. на испытания, куб.м Затраты тепловой энергии на испытания, Гкал Суммарные тех-ие затраты теплоносит., куб.м Суммарные тех-ие затраты тепловой энергии, Гкал Итого, Гкал
отоп- ный неотоп- ный итого
2 участок 1.407 0.000 1.407 113.900 2.019 0.128 0.673 0.023 2.692 0.152 114.051
1 участок 1.314 0.000 1.314 81.442 1.885 0.120 0.628 0.022 2.514 0.142 81.583
3 участок 0.033 0.000 0.033 2.275 0.047 0.003 0.016 0.001 0.063 0.004 2.278
3 участок 0.012 0.000 0.012 0.846 0.024 0.001 0.008 0.000 0.031 0.002 0.848
2 участок 0.534 0.000 0.534 40.814 1.010 0.064 0.337 0.012 1.346 0.076 40.890
1 участок 0.499 0.000 0.499 29.259 0.943 0.060 0.314 0.011 1.257 0.071 29.330
Итого: 3.799 0.000 3.799 268.535 5.927 0.377 1.976 0.069 7.903 0.445 268.980

Таблица 6. Сводная таблица технологических затрат и потерь при передаче тепловой энергии в системе теплоснабжения.

Наименование населенного пункта Наименование системы теплоснабжения Наименование предприятия (филиала ЭСО), эксплуатирующего тепловые сети Тип теплоносителя, его параметры Годовые затраты и потери теплоносителя, куб.м Годовые затраты и потери тепловой энергии, Гкал
с утечкой технологические затраты всего через изоляцию с утечкой и затратами теплоносителя всего
на пусковое заполнение на регламентные испытания со сливами САРЗ всего
Ижевск Двухтрубная сеть ГВС ООО "Коммунальные сети" вода; 55.00 / 55.00 °C 55.323 3.952 1.317 5.269 60.592 194.863 3.050 197.913
Ижевск Однотрубная сеть ГВС ООО "Тепловые сети" вода; 65.00 / 65.00 °C 17.545 1.976 0.659 2.634 20.180 69.873 1.194 71.068

Приложение 1.

Наверх

Технические характеристики стальных трубопроводов

№ п.п

Диаметр трубопровода , мм

Толщина стенки трубы , мм

условный

наружный

внутренний

1
15
18
14
2,0
2
20
25
21
2,0
3
25
32
27
2,5
4
32
38
33
2,5
5
40
45
40
2,5
6
50
57
50
3,5
7
70
76
69
3,5
8
80
89
82
3,5
9
100
108
100
4,0
10
125
133
125
4,0
11
150
159
150
4,5
12
175
194
184
5,0
13
200
219
207
6,0
14
250
273
259
7,0
15
300
325
309
8,0
16
350
377
359
9,0
17
350
377
357
10,0
18
400
426
414
6,0
19
400
426
408
9,9
20
450
480
468
6,0
21
450
480
466
8,0
22
500
529
517
6,0
23
500
529
515
7,0
24
600
630
616
7,0
25
600
630
614
8,0
26
700
720
706
7,0
27
700
720
704
8,0
28
700
720
702
9,0
29
800
820
804
8,0
30
900
920
902
9,0
31
1000
1020
1000
10,0
32
1200
1220
1198
11,0
33
1200
1220
1192
14,0
34
1400
1420
1398
11,0
35
1400
1420
1392
14,0

Примечание: Условный проход труб Dу независимо от расчетного расхода теплоносителя должен приниматься в тепловых сетях не менее 32 мм.


Свидетельство о государственной регистрации программы
Новости
9.12.2018 Расчет нормативов для защиты тарифов, экспертиза материалов, обосновывающих значения нормативов20.11.2018 Экспорт результатов расчета в Excel восстановлен.15.11.2018 Временное ограничение экспорта результатов расчета в Excel29.06.2018 У юридических лиц вновь появилась возможность оплачивать услуги нашего сервиса 9.08.2018 Расширение возможностей сервиса. Экспорт в Excel 5.04.2018 Изменена процедура регистрации на сервисе 5.04.2018 Устранена проблема разового доступа к сервису для просмотра результатов расчетов 5.04.2018 Расчет нормативов на льготных условиях 5.09.2016 Что делать, если не проходит пароль?18.08.2015 Новый отзыв о сервисе RTP.ENLAB.RUВсе новости



Я принимаю Яндекс.Деньги
Мы принимаем WebMoney



Зарегистрировано: 5304.
Активных пользователей: 3757.

© 2011-2018 Лаборатория энергосбережения
